今回要望の多いBird43用、Pep.Kitを販売することになりました
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2014.Mar.08

特徴
　純正Kitでは、006P、2個使用ですが、本Kitでは、単三電池、3個でOKです、NiCd電池でも、
校正無しで使用できます、アルカリ電池ですと、緊急時には2個でも使用できますが、
1個ダミー電池が必要です、消費電流も、最新式OPアンプ採用で、このクラス最小の実測500μAで
、アルカリ電池使用の場合、SW切り忘れでも、数ヶ月と長寿命になっています。

取付
　 取付は至って簡単、現在メーターに取り付けている感知回路からの配線を外し、2個のナットで
 基板を取付、外した配線を基板上部の端子に接続するだけです、極性がありますので、方向を
間違わないようにお願いします、配線を外した方向で接続して下さい。

　このPep.kit最初は、006Pからスタートしました、省電力で単電源で使用できるOp.Amp、LM358を
使用して製作しました、数台製作後、単三電池を使用できないかとの、要望があり、単三電池での、
研究を行いました、直進性など問題確認や、何ボルトまで、安定に動作するかの実験を、仕事の合間
を見て行い、結果3V以上であれば回路定数で、問題がないことを確認し量産することに決めました。

　単三電池2本でもOKですが、NiCd電池の事も考え、この場合2本では2.4Vです、Op.Ampの
最大出力電圧は、実測で電源電圧より2.2V低い値です、この事を考えると、出力電圧はNiCdの場合
0.2Vしか出てきません、定数変更で何とか出来ますが、余りにも極限過ぎる事を考慮して、安定動作や、
電源電圧の変化にも対応するためにも、3V以上で設計することにしました、この為単三、3本に決めた
次第です、もしNiCdなど使用することが絶対無いと思う方は、電池ケースの裏で1本分ショートして、
電池ケースも外した方が間違いが無く良いでしょう。


　この完成基板、お気に入りの方は、佐川急便、送料込みで6,200円で
販売します。

　振込先は、

新生銀行　本店　0733517　オオクマ　マサハル
ジャパンネット銀行　本店営業部　2743675　オオクマ　マサハル

820-0705
福岡県嘉穂郡筑穂町元吉319-4
　Bear Electronics 筑豊ハムセンター
0948-72-0461 fax 72-0427
info@bear-el.com

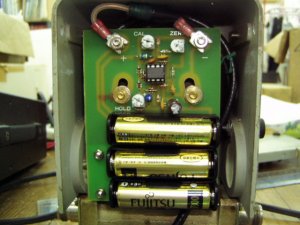

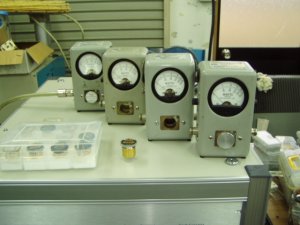

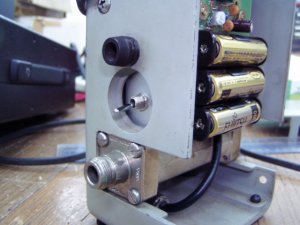

おなじみBird43です	完成して取り付けた、Pep.Kit	電源.PEP.SW、現在OFF上に倒すとON

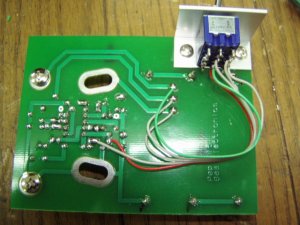

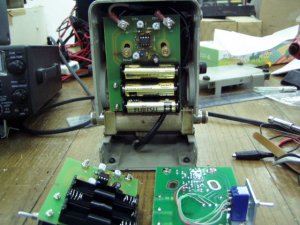

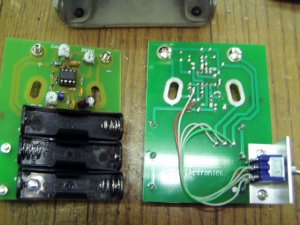

ボリウムは、CAL.ZERO.HOLDです	ガラエポ製基板製作しました	Bear Electronicsネーム入り

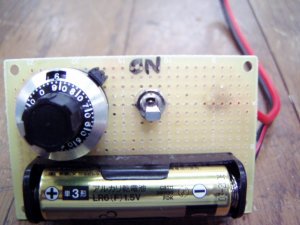

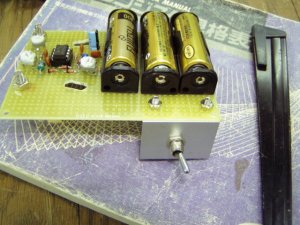

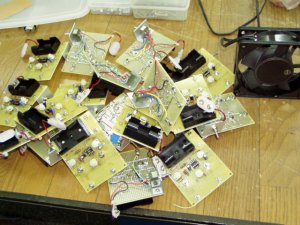

006Pタイプ沢山製作しました	最終的試作基板	Pep.Kit調整用基板
