HFシングルバンド10KW　UP　AMP

お待たせしましたいよいよ製作開始です!!

　今まで　HI　POWER　AMPを製作してきましたが10KW　UP
となるとまず、私どもの手に入る部品ではBAND　SWの耐久性
を完全にクリヤーすることは不可能と感じました瞬間的にはOK
でもコンテストなどヘビーデュティーの使用ではとても安心して
運用できませんそこで安心AMPの製作をすることにしました。
　
　今回のAMPの仕様です
真空管は、得意の4CX-10000D×1
IN　PUT　１００W　　　OUT　PUT10KW　UP
中押しなどそんな面倒な物必要なし!!
ケース．電源は、前回製作した5000RプリセットAMP
をそのまま実験的に流用しますつまりRFデッキのみ
製作です。

　BANDは、7MHzシングルバンドです。

　VVCは、PLATE　500PF　15KV　LOAD　１０００PF　5KV

　
　さあ安心して貴方もダミーロードで10KWのHI　POWERを
堪能して下さいストレス解消間違いなし。

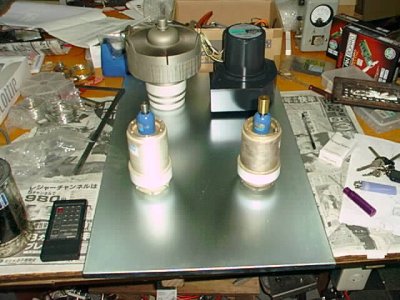

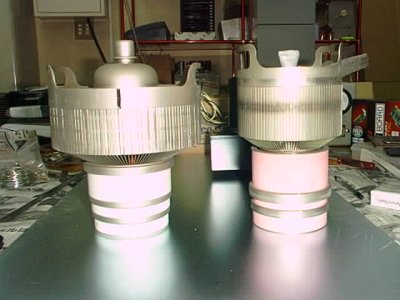

VCC500PF．1000PF　4CX-10000D　MB-12Z雑然としている作業台	真空管の大きさ比べ4CX-10000D．4CX-5000R頭でっかち

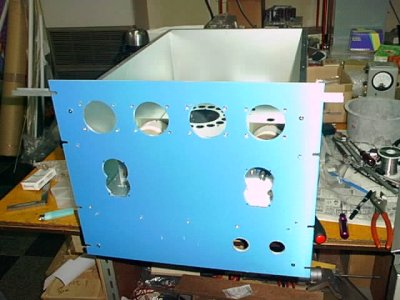

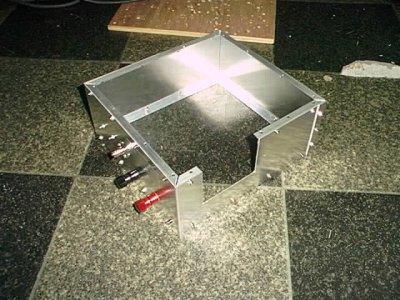

RFデッキフロントパネル穴あけ完了	RFデッキシャーシ穴あけ完了

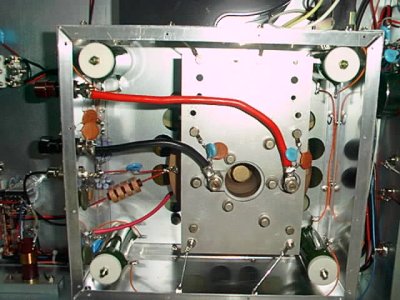

ファイナル部シールドケース　誰だ溜ますと言ったのは!!	RFデッキ部品取り付け　チタコンは、SG用

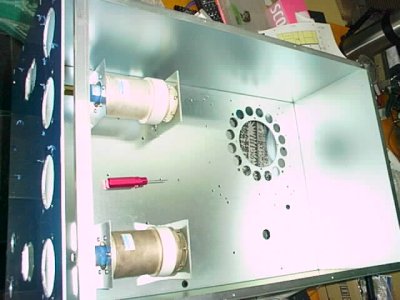

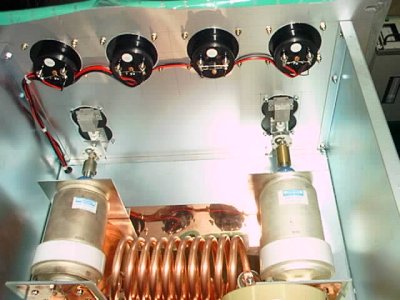

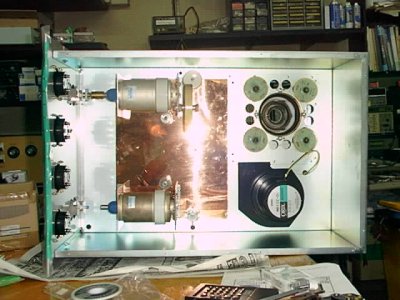

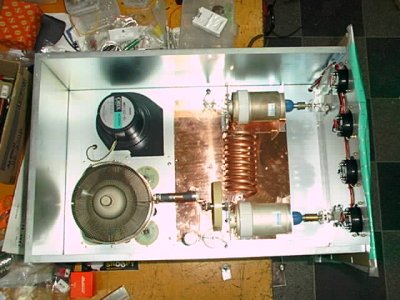

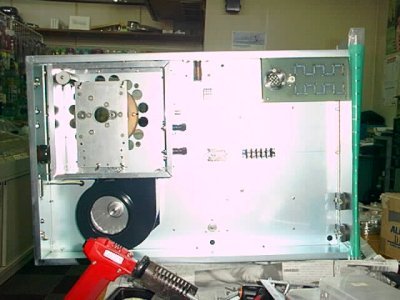

RFデッキ裏部品取り付けほぼ完了	タンクコイル真空管も付いて完成です

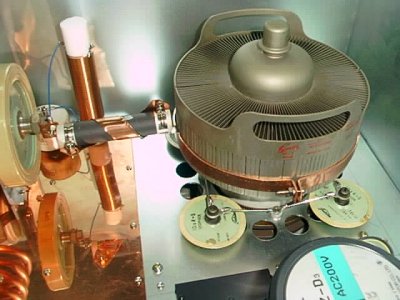

メーターの裏側です少し恥ずかしいです。	ボリュームのあるファイナルクローズアップ

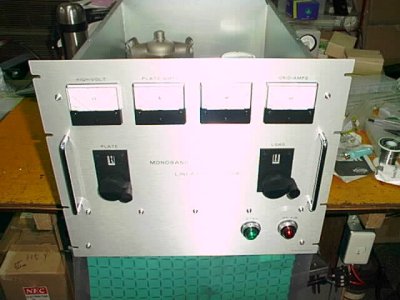

完成しましたシールドケース内ブリーダーは、8KΩ　200W	精悍なフロントパネル　何かいつも同じ様な物です

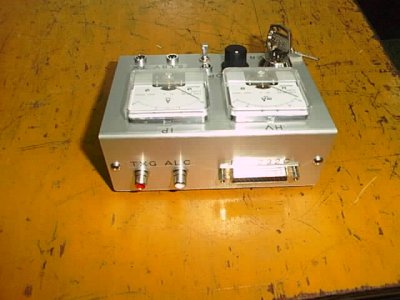

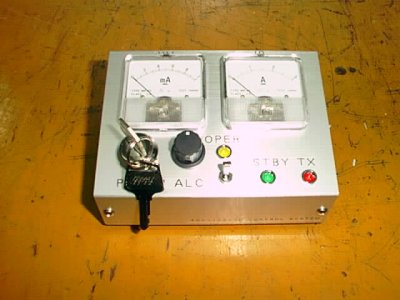

セパレートSWBox	セパレートSWBoxの裏　連絡線は、いつものRS-232Cケーブル

あとは電源を製作すれば完成です、高圧トランスがUser持ち込みですが
チョット遅れそうですケースは勿論得意の１９インチラックです
完成しましたよ
