少し珍しいSB-220を、6mに改造しました。

　動作状況は、TL-922やHL-2Kと変わりません、AC100V仕様の為でしょうか負荷時にはEpが2.4KV迄下がります、
トランスの大きさから見て、Out800W程度でしょうか、1KW近くまで確認しましたが、少し恐いです、In50WでOut800W
と今までの感じです。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　20007May16

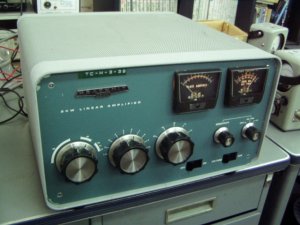

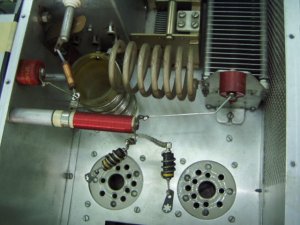

SB-220久しぶり現物を見ました

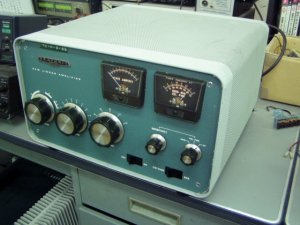

イメージ的には好きなタイプ

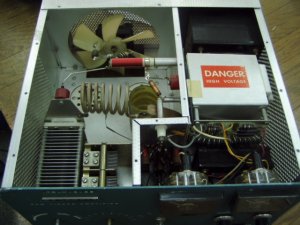

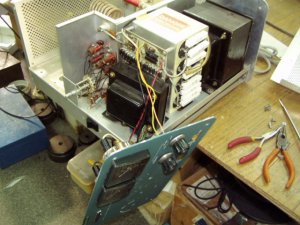

改造前です
どんな配置にするか悩んでいます
RLは交換しないと駄目な状況

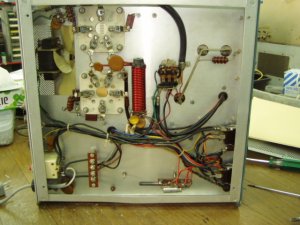

不要なモノを全部外します

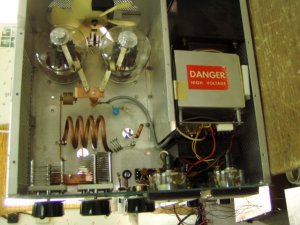

あっという間に改造終了

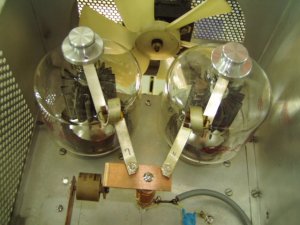

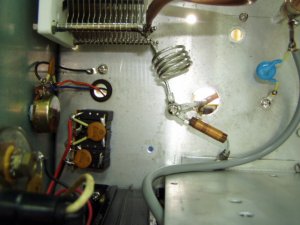

パラ止め1T、パスコン1000PF
コイルこれ位巻いて同調しないとNGです

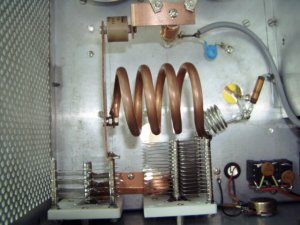

πL用コイル

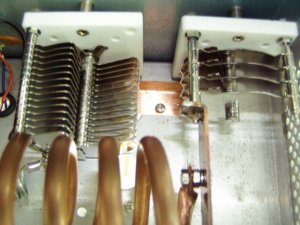

VCのGNDは銅板でシッカリ接地

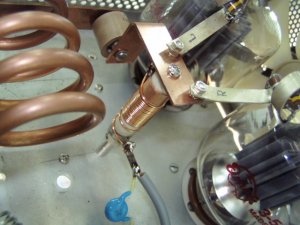

PLATE.RFC勿論まき直し

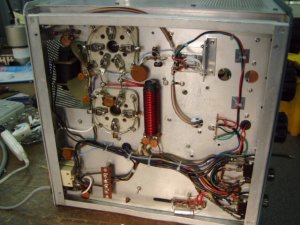

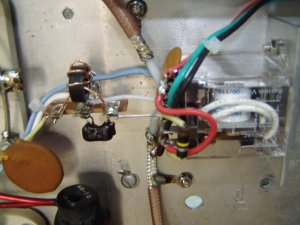

RL交換して位置変更
トロイダルコアでの入力同調

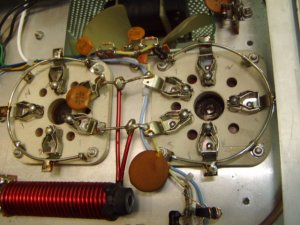

Gridは、直にGND
