Ampの購入者からの依頼で、Hi.Power/Tuner製作しました。

最近Band拡張が進み、Antのみでは対応できなくなり、Hi.Powerで使用できる、アンテナチューナーの製作を強制されまし
たので、得意ではありませんが一生懸命努力して製作しました、中古品を使用しても、部品代だけで20万円近くなりました。

　仕様は、1.8-28MHz、Ant切替6回路、Thru回路内蔵です、Thru時のSWR特性が重要なポイントになり、私にだけにしか
見えないRFライン電流を眺めながら、最適な部品配置を確立しました、最終的には25PFで周波数補正を行いましたが、
28MHzまでは、殆どリターンロスが確認できないまで追い込むことができました。

　通過耐電力は、AntのSWRに大きく左右されますので正確にはお答えできません、一応ダミーでのTuneでは8KWまで各
Band確認しています。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2009.May.18

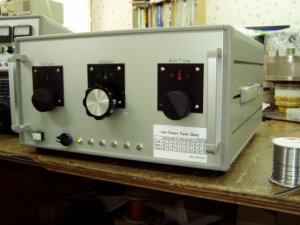

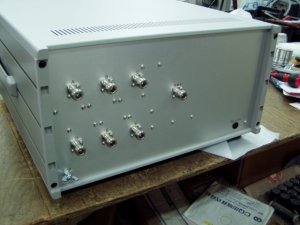

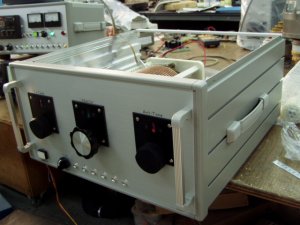

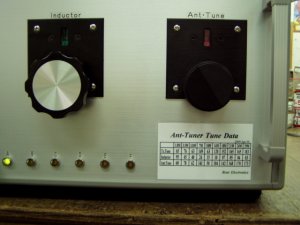

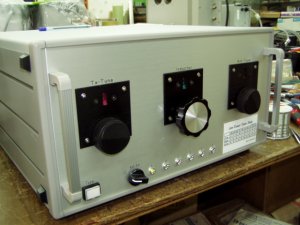

できました極限のアンテナチューナー	真ん中はバリLのためツマミを大きくしました	ダイヤルには照明付きです

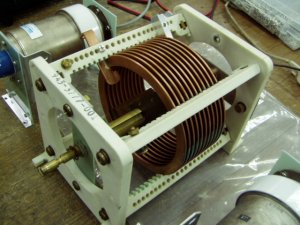

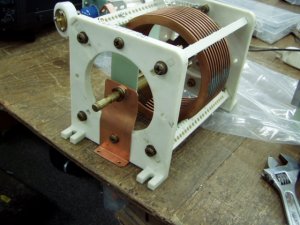

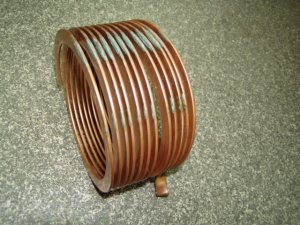

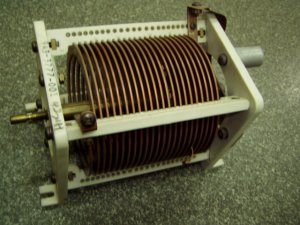

インダクタンスが大きいのでカットしました	欲しい方差し上げます	実測最大18μHまで下げました

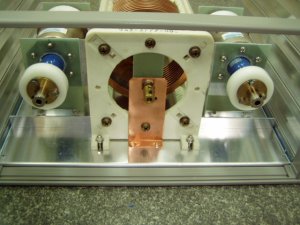

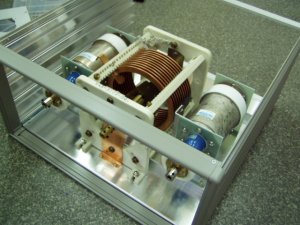

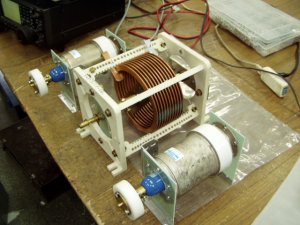

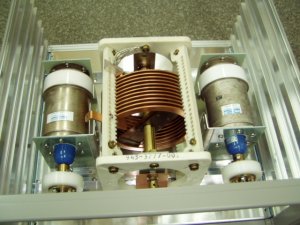

こんな感じで並べます	軸はしっかりGnd	ケースに並べました
絶縁異系カップリングも相当高価です	取り付け終了	ケースはタカチ電機MC222-43-45G

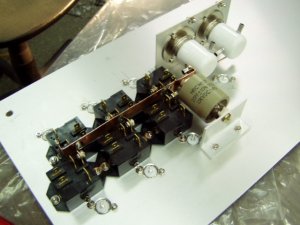

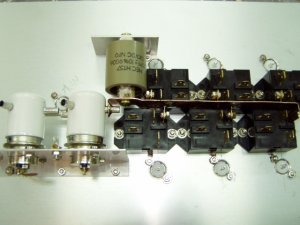

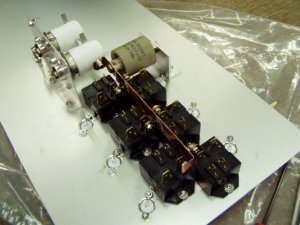

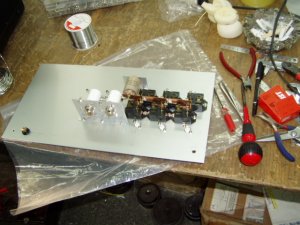

ラグ板は、ムギ球取付用	切替Thru回路、位置関係を考えています	Ant切替RLは、G4F-1123T

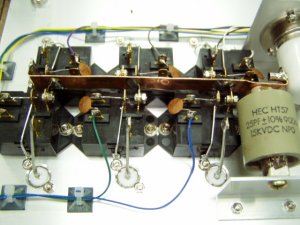

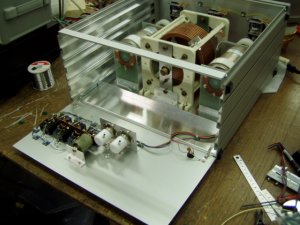

RF電流の流れからCはこの位置	25PF/15KVはHT57タイプ	チュナー部との連結

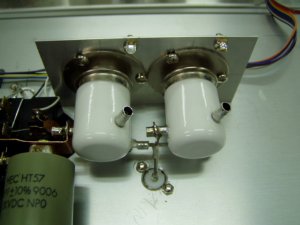

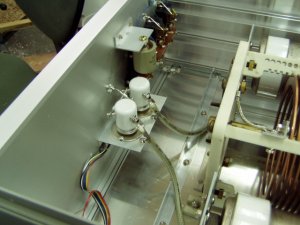

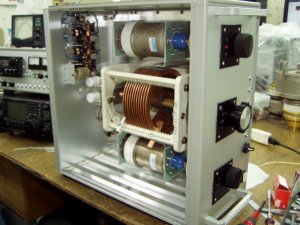

ストレスの多いThru回路はバキューム	RFが乱れないように配線に配慮	チューナー部には耐熱ケーブルで接続

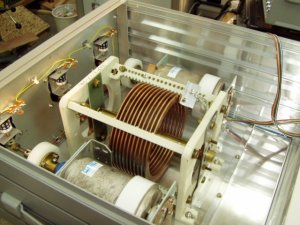

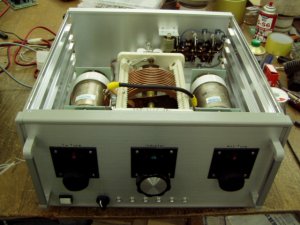

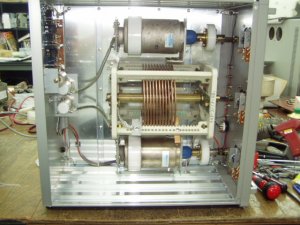

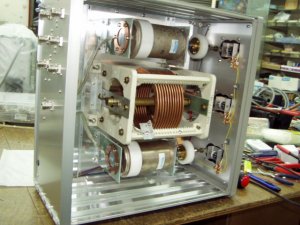

配線終了しました	VVCは両方とも、500PF/15KVです。	結構スペースに余裕はありません

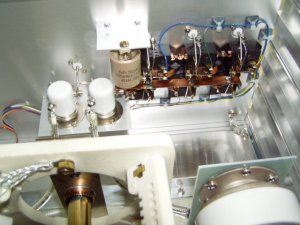

重要な切替部	右下はDC12V入力ジャック	なかなかいい感じ
