本格的に製作した、強力なAnt.Tunerです
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2015.Jun.04
　　　　　　　　回路構成は単純なT型カップラーです、VCにはバキュームVC（500PF/15KV）、Lは13μHのバリです、
　　　　　　周波数は1.8MHz～30MHzまでどこでも同調がとれます。

　　　　　　　　スルー回路やIn2回路、Ant切替（4回路）を内蔵、FWD/REFも単独のメーターで確認できます表示は
　　　　　　PEPになっています、Powerレンジも今回は、1/5/10Kwと欲張っています、コネクターは全てM型のテフ
　　　　　　ロンを採用しています。

　　　　　　　RF通過電力は、1.8MHz～14MHz迄、Dummyで10KW流しました、14MHz以上はAmpの出力から8～5KW
　　　　　　程度で確認しました、実際のAntではテストできませんでしたが、30-100Ωまでは（SWR2.5程度）、問題な
　　　　　　くSWRは下がりました。

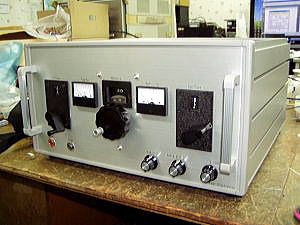

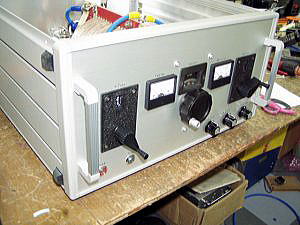

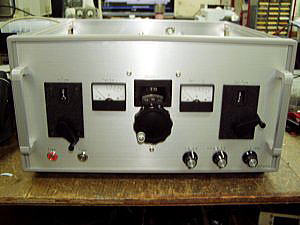

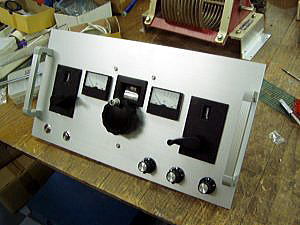

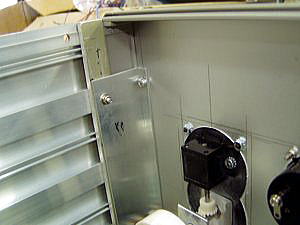

完成したHi.Power/Tuner	取っ手の裏側から強力なGND	左からIn.Tune/FWD/L/REF/Out.Tune

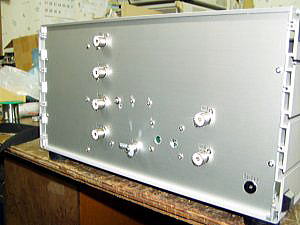

背面です	面倒な下準備	前も後ろもガラエポで絶縁

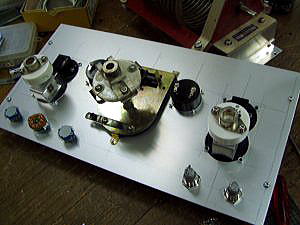

バリLも金具で浮かせます	パネル加工です	高価なタイトカップリング、1/2　3/8インチ

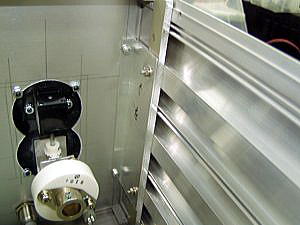

パネルを取り付けました	パネルとサイドフレームにしっかり取り付け	こちら側も同じく強力なGNDライン

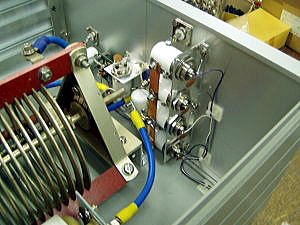

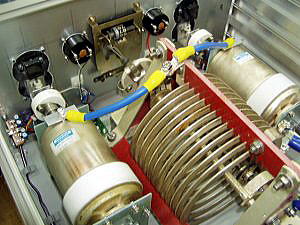

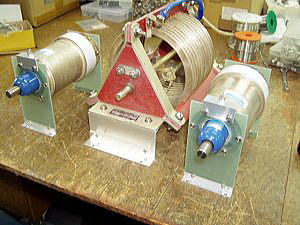

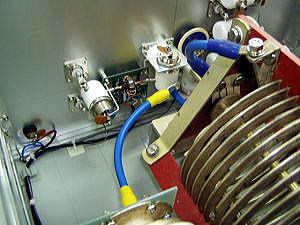

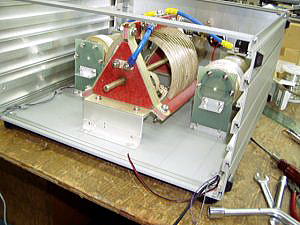

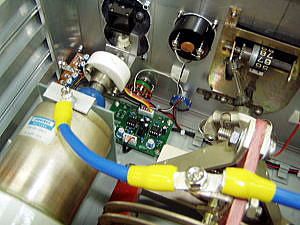

VVC.バリL取り付けました	小さな基板はPEP基板	14SQ/KIVでRF配線

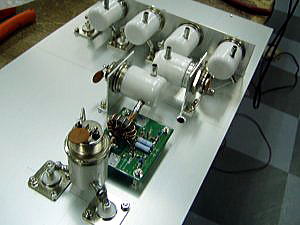

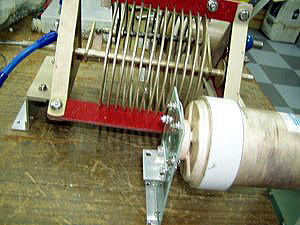

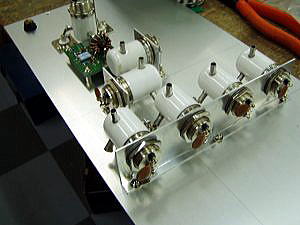

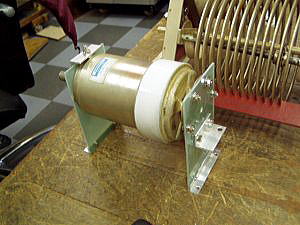

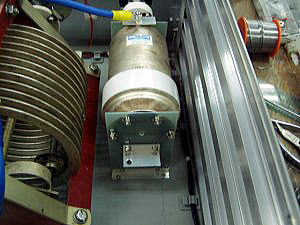

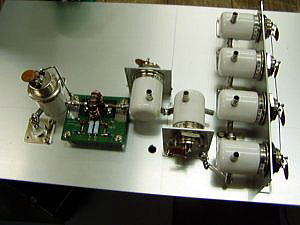

VVCにしっかり付けます	背面のバキュームRL	最短になるようにいろんな向きに取り付け

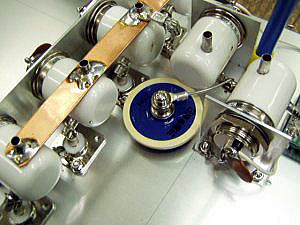

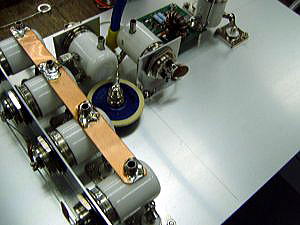

基板はFWD/REF感知基板	銅板で連結	スルー回路20PF/5KVで補正

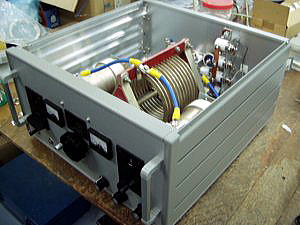

全体の中身	5mm、6mmの圧着端子で接続	しっかり取り付けています
