MRF1K50Hを2本使用して、2mの2KWクラスのAmp製作しました。

構成はプッシュプルユニット(1KWクラス)2台、ウイルキンソン電力合成し飽和電力2KW以上を確認出来ています、
FT-8等のデジタルモードは、Out/1.2KW、キャリア15秒毎TRXを2時間連続耐久試験を行っています、
プロテクタも
オーバードライブ(OVR)、反射波(REF)、バランス(BAL)、ALCを内蔵しています本体の寸法は、6mのUJ-106LDMと同じ
W320×H150×D450mm
になりますコントローラー寸法は、W200×H120×D140mmです、コントローラー背面には
リモート端子(電源、OPER)を標準で設けています、このUJ-102LDMの
金額は、380,000円(消費税、送料込み)
2021.Aug.22

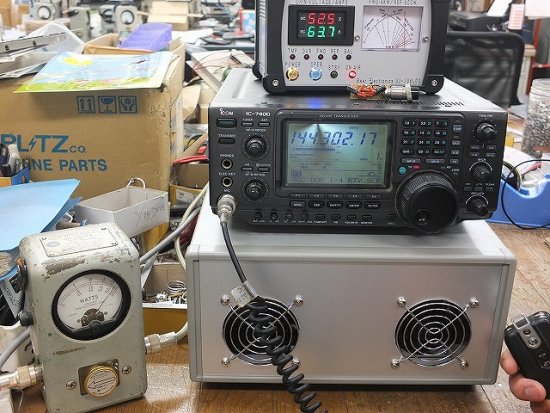

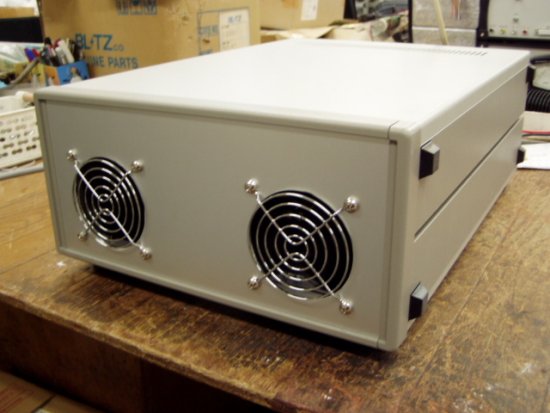

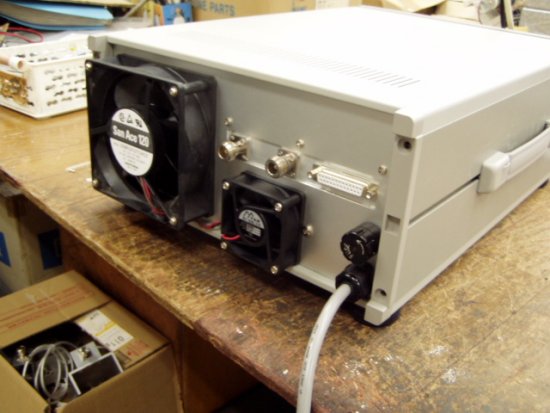

完成したUJ-102LDM  フロントパネル  背面6mとほぼ同じ

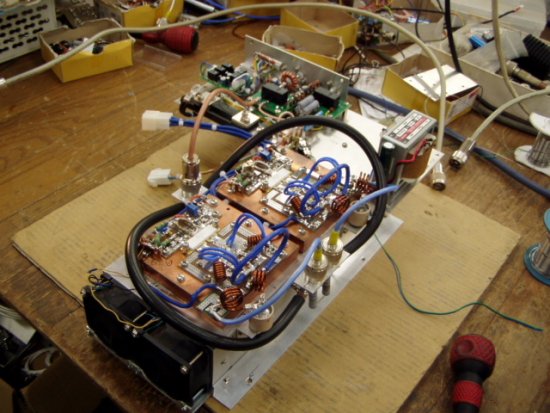

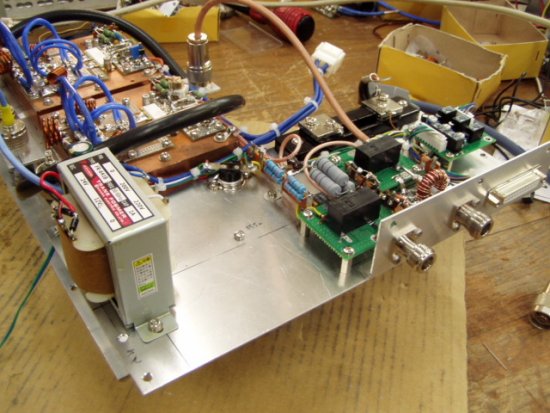

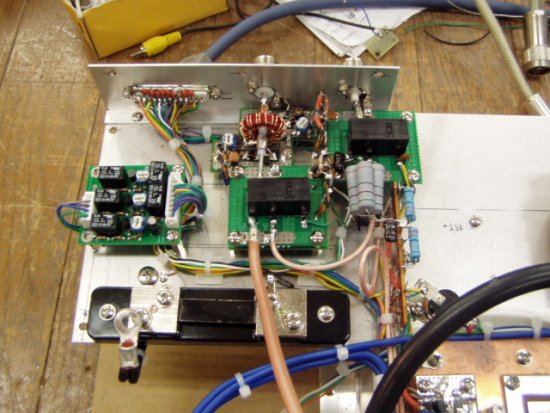

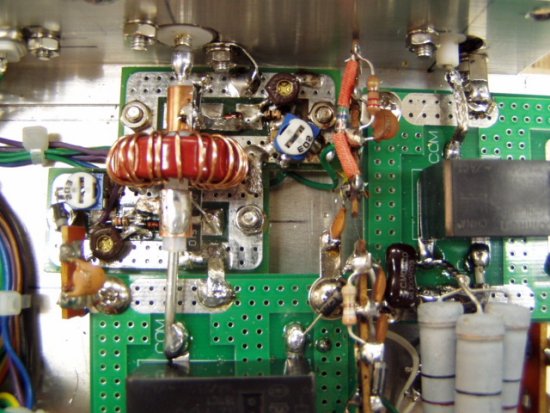

Amp.RFユニット  In.Out制御、プロテクタ基板、In抵抗分配  Fwd/Ref感知基板6mと少し違う

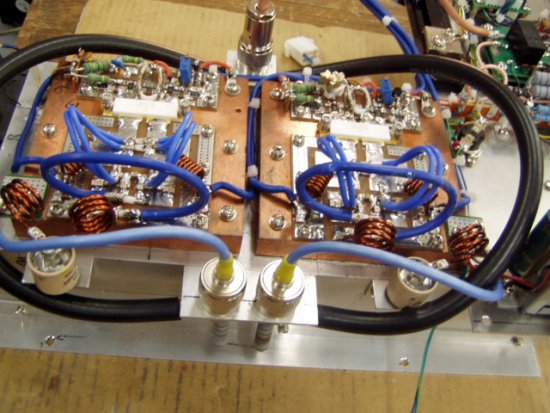

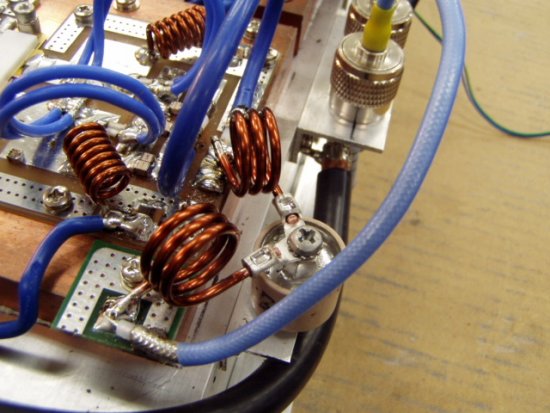

2つのユニットを合成します  ウイルキンソン電力合成  ユニット毎にあるLPF

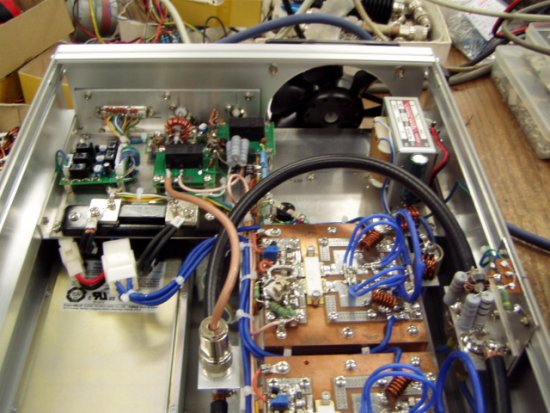

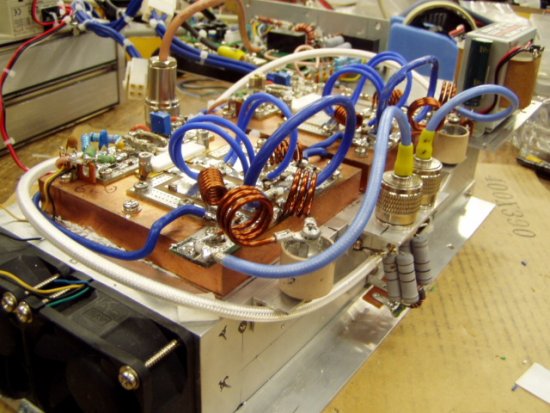

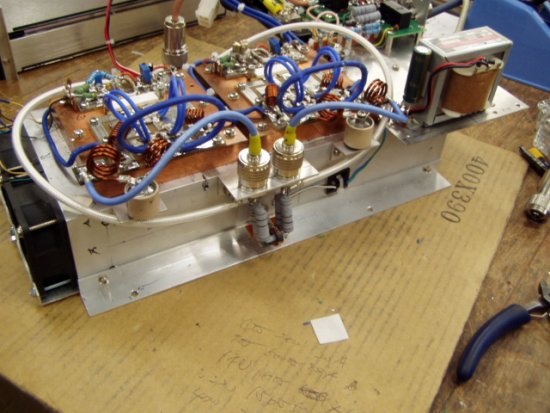

本体に取り付ける前のRFユニット  左の電源はいつものHUAWEI製R4850G6  最終的にウイルキンソン同軸RG11からRG187(3Cテフロン)変更

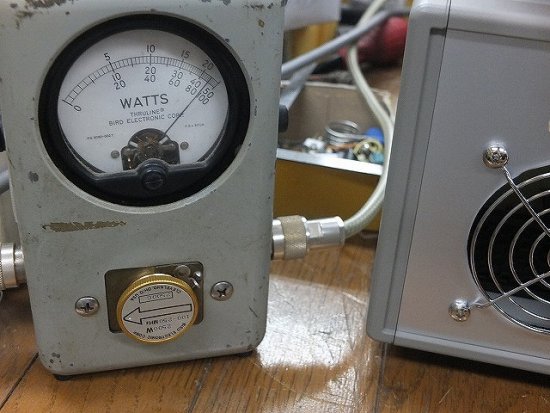

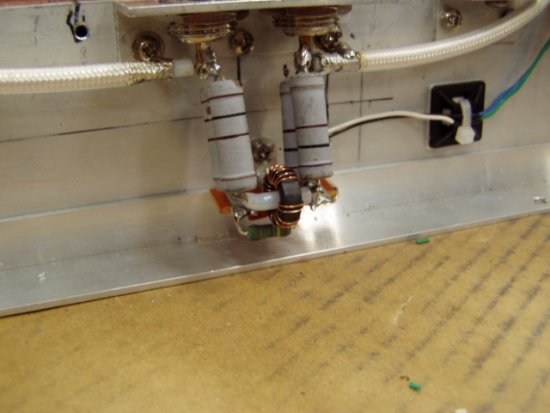

アイソレーション抵抗とバランス感知   同軸変更後のRFユニット、スマートになりました BIRD43(2500C)飽和電力2KW以上
