4CX-10000D/7-28MHzプリセットAmpの製作です、POWER/SWR感知にはBirdのスルーラインを採用しています。

 Ant切替は、4回路になっています。                                       2012.Nov.08

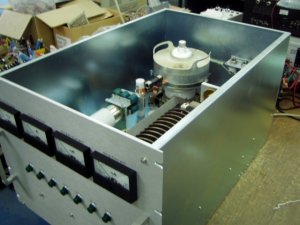

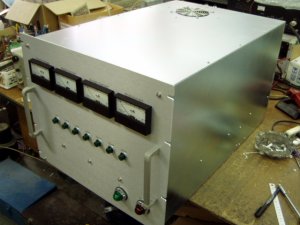

完成したRFデッキ

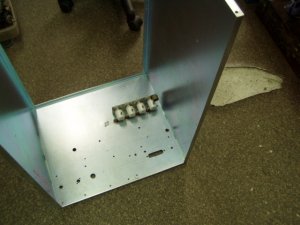

面倒シャシー加工から始めます

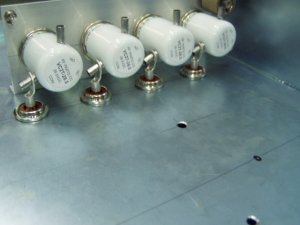

Ant切替用のバキュームRL

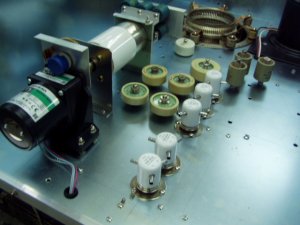

Loadコンデンサと切替用バキュームRL
VVCは10-100PF/15KV

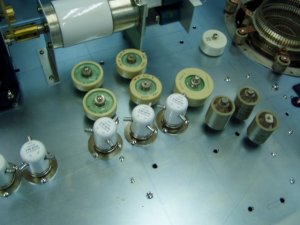

重要なSG用パスコンが沢山

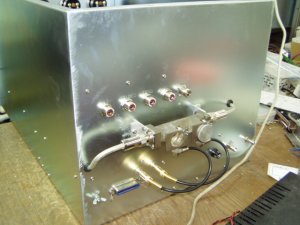

Ant端子とBirdスルーライン

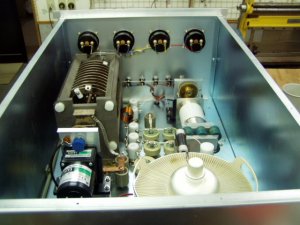

部品取付完了

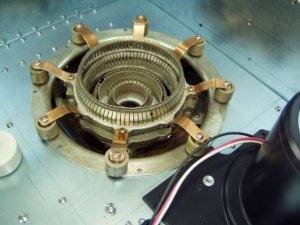

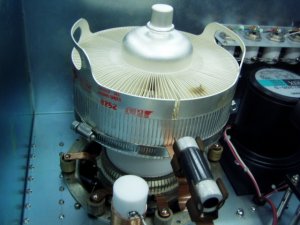

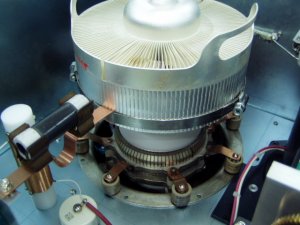

Newの真空管です

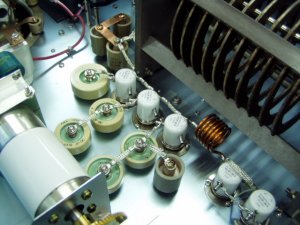

パラ止めの無誘導抵抗
小さいコイルはπL用

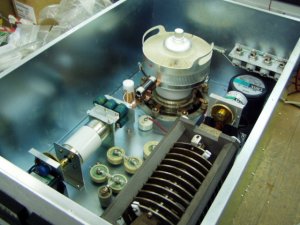

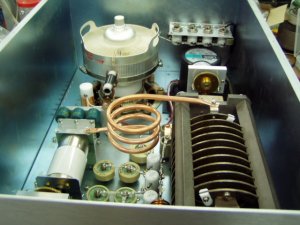

完成間近

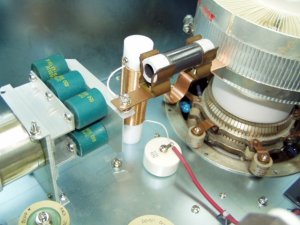

カップリングは、680PF/20KVが6個

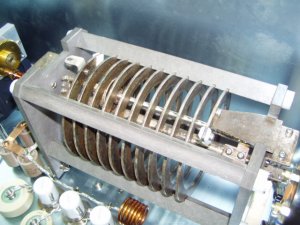

JRCのバリL
28MHz用のコイルを付けて完了

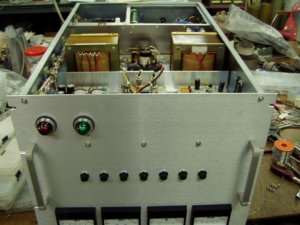

裏を覗いてみましょう

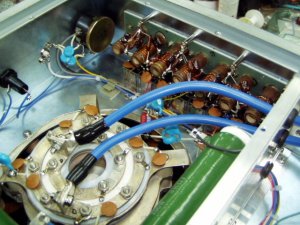

コイル群は入力同調

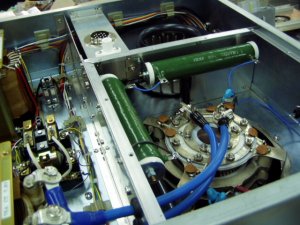

SGブリーダーは3K/100Wが直列

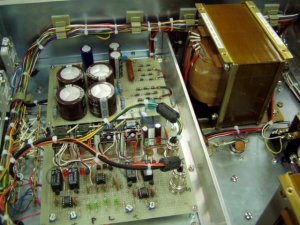

SG.CG電源、サーボ基板

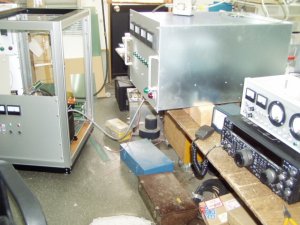

魂挿入中
