今回の製作は、4CX-5000R各BANDプリセットAMP
特長
1.9-21MHz BAND切替は、トランシーバーより制御TUNEも１度とればプリセットOK。

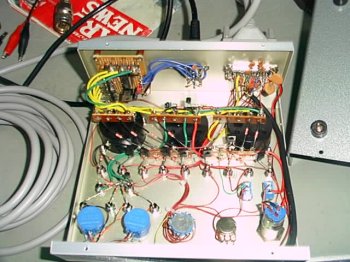

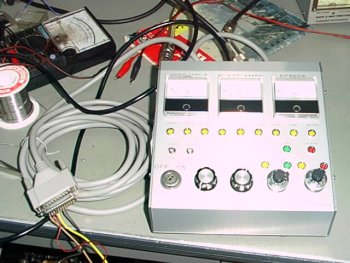

セパレート仕様でコントロラーは、小型。
IN POWER100W OUT POWERは、各BAND6KW以上の高能率
ANT 切替回路内蔵

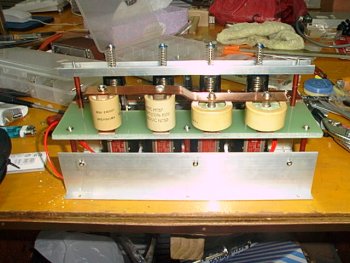

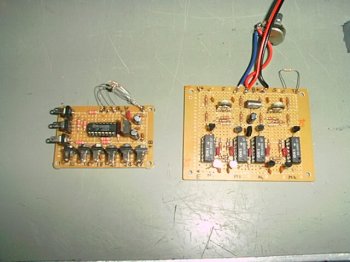

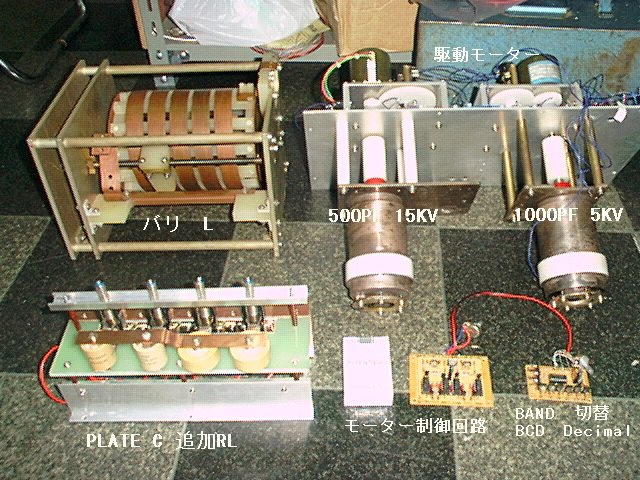

現在は、まだ部品集めの段階ですがプリセット制御基板、BAND切替基板、PLATEコンデンサー切替リレー

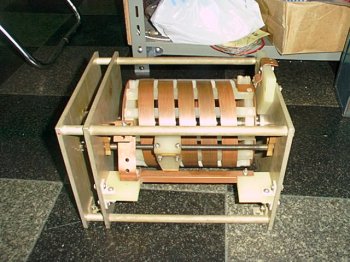

（マグネットリレー改造）は出来ています、タンク回路はPLATE側は固定コンデンサー、バリL仕様LOADは

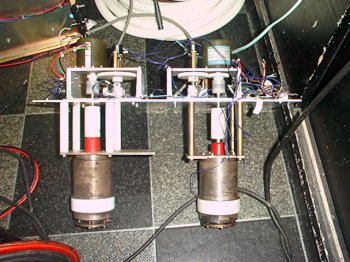

VVC（15KV．1000PF）モーター駆動です。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
