GU74B/4CX-800A　2mAmp

今回、GU74Bを使用して2mAmpを製作しました。

　2mでの安定した動作を、４局管で可能な限り追求しました、以前使用した3CX-800A7の1/5程の金額ですので、
金額的に魅力を感じ、挑戦してみました。

　技術者が製作し、技術者が使用するAmpは、そこそこの動作状態でも実用になりますが、誰にでも使用できるAmp
を確立するために、培った経験を駆使して取り組みました。

　今まで要望の多かった、コンパクト性も十分に配慮してサイズh149-w320-d350重量19Kgと小型軽量です、今まで
高価だった真空管交換時の出費も20.000円以下になりました。

　気になる、OutPowerも、800W軽くクリヤーで1KW迄は確認しています、金額的にもUJ-102Eより少し安く228.000円
を予定しています、電源はAC100V又はAC200V指定で製作します。

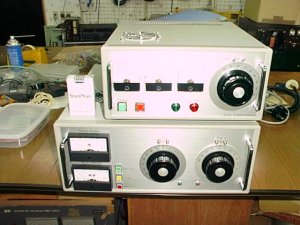

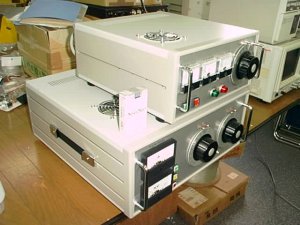

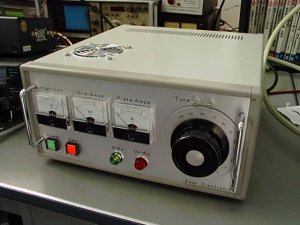

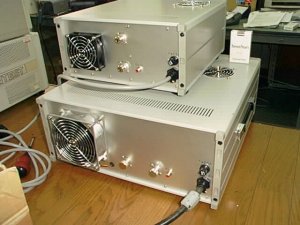

以前のモデルと、外観全く違う	前回製作した8877Ampとの比較	すべての面で小さくなっています、当たり前

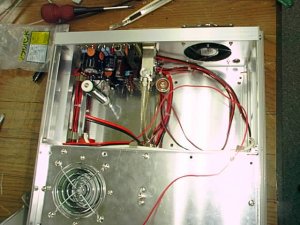

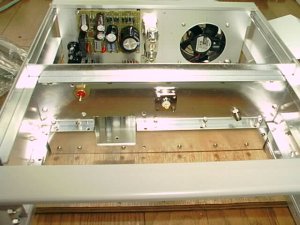

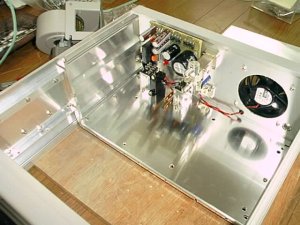

チョット失礼して、後ろから	場所が無くこんな所に制御基板	ケースの加工が大変でした

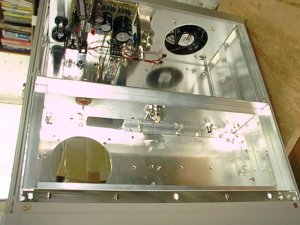

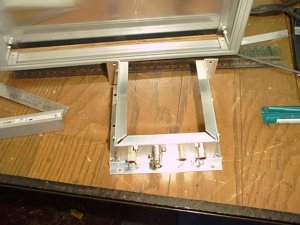

ファイナルシールドBOX	今回使用するGU-74BとSK-1A	キャビティBOX完成

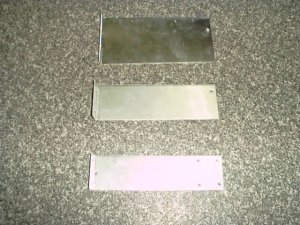

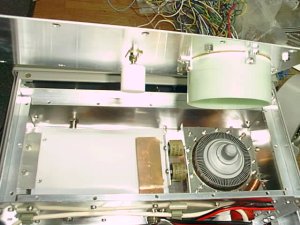

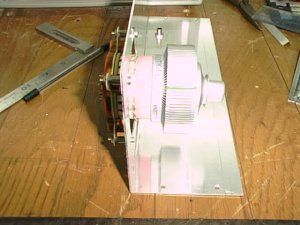

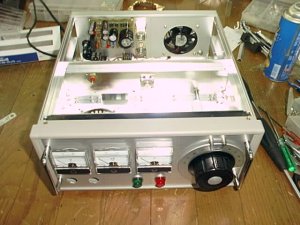

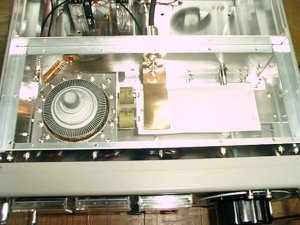

パネルを取り付けました	殆ど完成したキャビティ内部	共振板、合わなくて何枚も製作しました

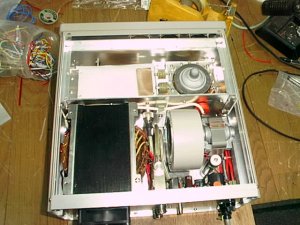

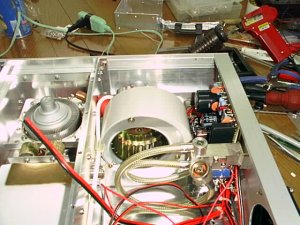

ファンを取り付ける前	やっと入りました	トランスを入れましたギリギリですね

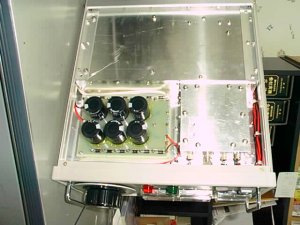

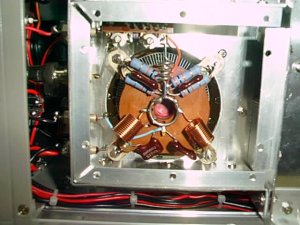

ガラエポチムニーと、Load調整機構	ソケット周り、抵抗はSG用です	整流基板

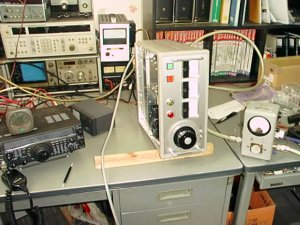

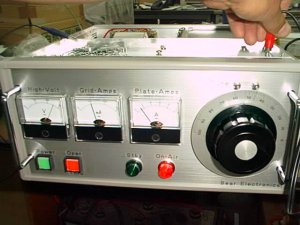

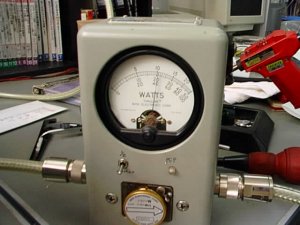

アイドリング時のメーターの振れ	魂挿入中です	1KWは難なく出ましたよ
