CE-5000E改造中
改造内容
@ 1.9MHz追加
A 各Band 入力同調回路
B Load Vc取り外し、固定コンデンサー切替
C Fan Speed ３段切替
D RX 専用ANT追加
改造の一番の理由は1.9MHzの追加でしたがこの際大改造をすることになりました
まずこの手のSetは取り扱いが大変面倒です、QSYする度に３点で入力同調を先に行い
次に出力同調を同じく３点調整、合わせて６点を行わなければ成りません此では、とても
スマートなQSYとは言い難い物でした、今回はBandSWとPlate.load２点調整です。
今まではとても面倒でUserはシングルBandでしか使用されていませんでした。
最初は1.9MHzのAmpの依頼でしたが話の中でCE-5000Eが浮いているとのことでしたので
此を何とかすることになりました。
皆さんの中にはこの手のAmpを持っている方も沢山いると思います、クイックQSYが可能になれば
夢のようなAmpに変身しQSYのトラブルから解放されるでしょう。
 |  |

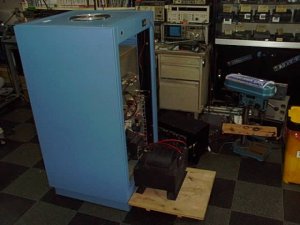

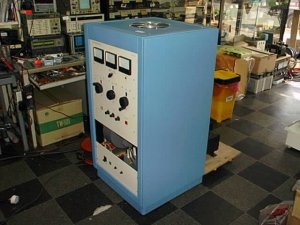

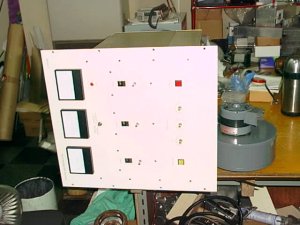

此がCE-5000Eのフロントパネル | 見えにくいが高圧トランスは外に出している |
 |  |

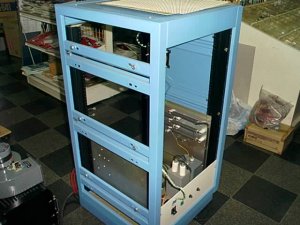

側面のパネルを外したところ | RFデッキのパネル．ツマミは外している |
 |  |

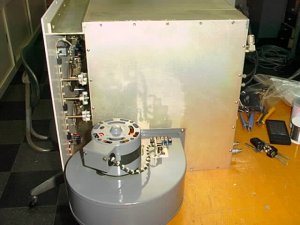

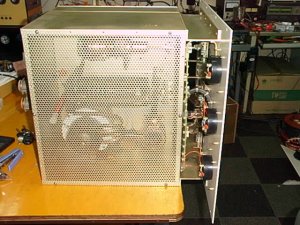

底に付いている大きなシロッコファン | パンチングメタルの上蓋 |
 |  |

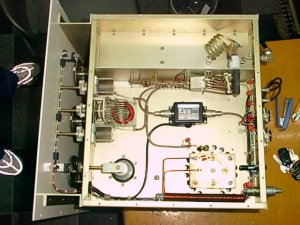

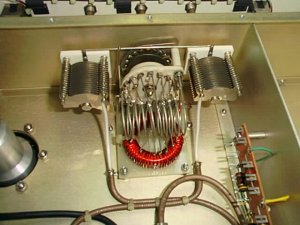

中央にあるのが入力SWR感知部ケンウッド製 | 此が面倒な入力回路勿論取り外します |
 |  |

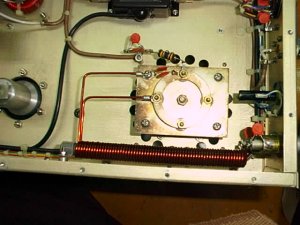

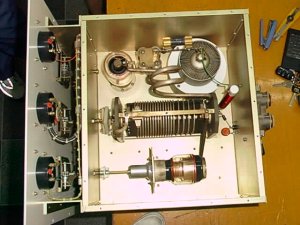

ヒーターRFCは1.9Mでは短いので変更します | RFデッキのタンク回路大幅に変更します |
 |  |

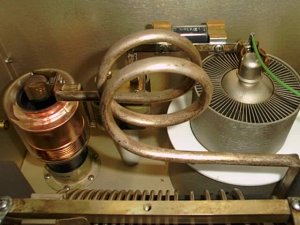

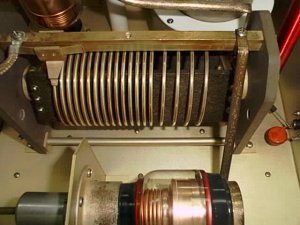

大きなコイルは28MHz専用コイル | 信頼性がありそうなバリL． LoadVcは取り外します |
 |  |

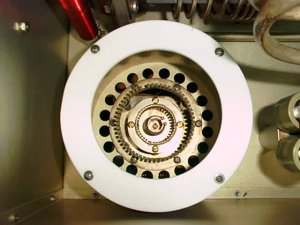

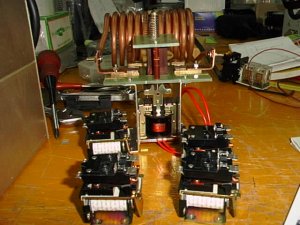

3CX-3000A7のソッケト＆チムニー | 得意のソレノイド改造1.9M追加コイル 手前Load.RL |
