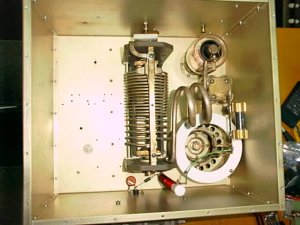

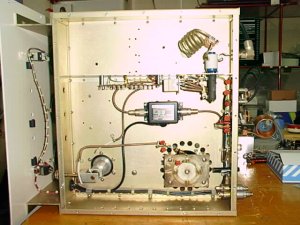

裏の不要な部品を外したところ | LoadのVcを外しました |
 |  |

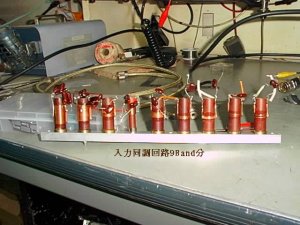

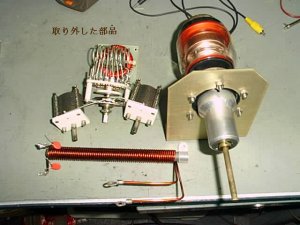

此が9Band分の入力同調回路π型です | 取り外した部品．Antカップラーが出来そうですね |
 |  |

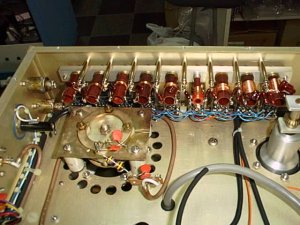

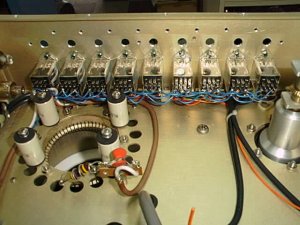

一応Loadのコンデンサーを５個取り付けました | 入力回路切り換えのRL群 |
 |  |

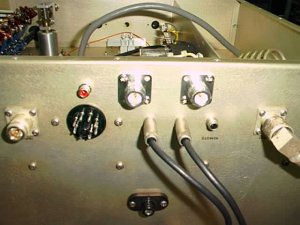

入力コイルを取り付けました | ここにRX用ANT端子を付けました |
 |  |

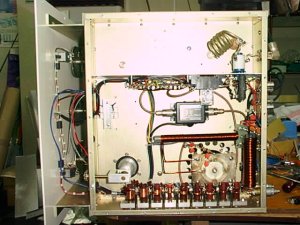

下が1.9MHｚ用追加ヒーターRFC | 殆ど完成した入力回路 |
 |  |

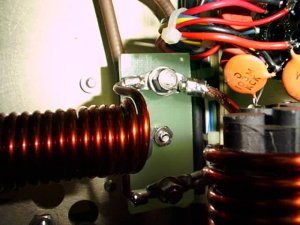

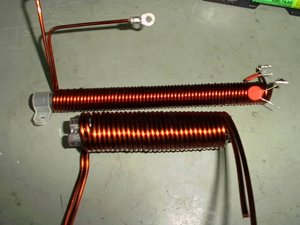

上のRFCがオリジナル．下が追加RFC | RFCの接続部 |
 |  |

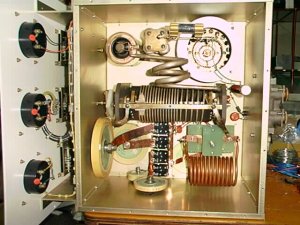

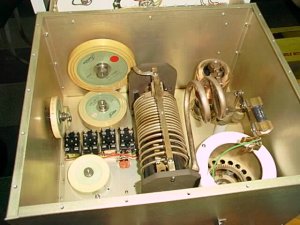

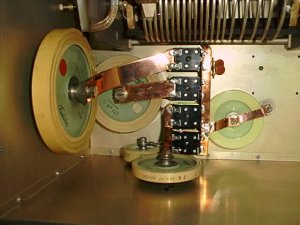

Load用固定コンデンサー切り換え部 | 殆ど完成したファイナルタンク回路 |
 |  |

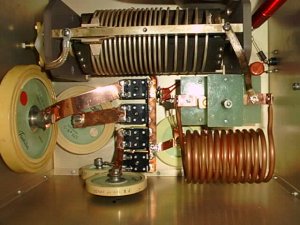

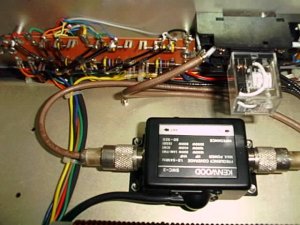

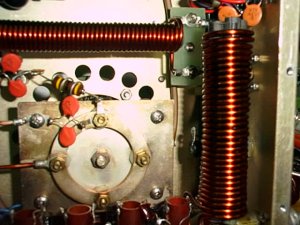

右下1.9MHz追加コイル | 入力RL国産品に交換しました |
ハイペースで改造が進んでいます来週中に魂が入る予定です
Load固定コンデンサーで上手く行くかとても楽しみだと思いませんか
上手く行けば皆さんもいろんな事に応用できると思います期待して下さい。
完成しました
