3CX-800A7 144MHz 1kw AMP

定格
     周波数           144〜146MHZ
     電波型式          SSB.CW.FM.RTTY.SSTV
     最大励振電力        50w
     最大終段入力        1600wPEP
     使用送信管         3CX-800A7
     プレート電圧(無負荷)   2900V DC
     プレート電圧(負荷)    2400VDC
     入出力インピーダンス    不平衡50
     入出力コネクター       NR型  NR型
     冷却方式          強制空冷
     電源            AC 100V 単相 50/60HZ
     外形寸法          640(W)X340(H)X350(D)
     重量            約40Kg

特長
  高価な真空管保護のためSTBYオンディレー(3分)、ファンオフディレー内蔵(約1分)で信頼性UP。
  出力500wFM連続使用。アマチュア的にはSSB瞬間最大出力1KwPEPを実現。
  フロントパネル面に パワーコントロール付き。200w〜MAX(ALC使用時)
  シンプルなGG設計、分布定数共振回路で高能率、π型入力同調回路でどんなトランシーバーにも良くマッ チ。
   終段管には、本格的送信管3CX-800A7使用で将来的にも入手OK。
  トランスはJA製、絶縁材は高級マイラー使用の為、高信頼しかも高圧、
  低圧別トランスの ヘビーデューティー
  トラブルの多い高圧整流基盤は3mm厚のガラスエポキシ、整流器は1KV
  3A X 14ヶ使用の贅沢仕様。
   RFラインは全てテフロン同軸使用。
  ANTRLは高級同軸リレー採用。
  とても見やすい大型メーター類。

  やっと完成したAmpですこれからUJシリーズの仲間に入れたいと思います
  UJ-102と命名しましたよろしくお願いします。

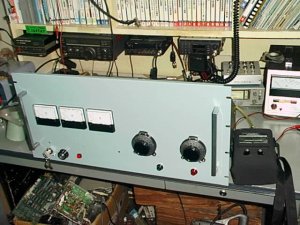

完成したAmp 右FT-847

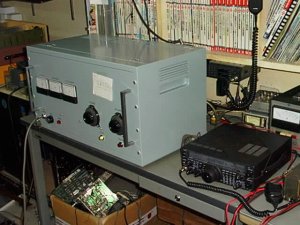

調整中のAmp

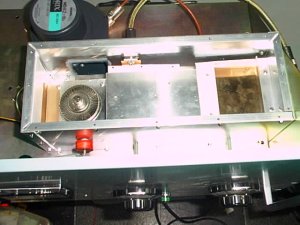

秘密のPlateBOX内

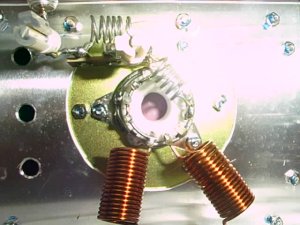

入力回り下ヒーターRFC上入力同調

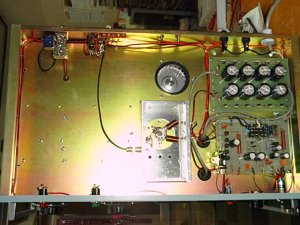

底全体部

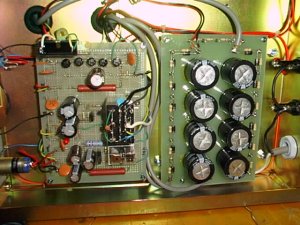

 左コントロール基板 右高圧整流基板

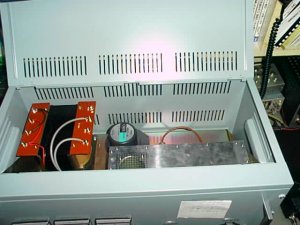

上蓋を開けたところ
発送を待つ梱包状態のAmp


完成までの道のり
